四色印刷的原理 调幅加网 网线数和角度以及高保真印刷的方法

什么是CMYK

大多数平面设计师都知道四色印刷中采用的油墨是青、品红、黄和黑(CMYK)。把青(Cyan)、品红(Magenta)、黄(Yellow)分别简写成C、M、Y非常合理,但是为什么把黑(Black)简化成K呢?下面我来解释一下。

我在印刷厂上班的第一天,车间师傅说第二天早上他需要一个新的 “关键版(Key Plate)”。我不理解他的意思,以为只是个玩笑。

快我就知道:所谓”关键版“就是对整个图像非常重要的版,如黑版。道理很简单,通常的文字和图像轮廓都是黑色的,如果先印黑色,其他颜色印刷时更容易定位和套印。所以”K”真正代表的是”Key”。

通常情况下,大家会误认为”Black”之所以简化成“K”,是因为担心和”Blue”的简写”B“混淆,看起来似乎有道理,事实不是这样。

调幅加网技术

原稿图像上从高光到暗调部分以连续密度形成的浓淡层次称为连续调。而在印刷复制的过程中,由于印版转移到承印物上的油墨层的厚薄可能对应原稿丰富的阶调层次而发生连续变化,因此只能改变图像基本单元内油墨面积的多少来表示连续调的层次。也就是将连续调原稿以一定的方法分解成许多小单元,每个小单元根据原稿的色彩和阶调变成着墨和非着墨部分。这些小单元有组织的均匀排列,形成视觉上完整的、有明暗层次变化的图像,即半色调图像,组成半色调图像的基础就是网点。网点的形态和特征将决定到最终印刷品的色彩和阶调表现。

调幅网点(AM Amplitude Modulated)是目前使用的最为广泛的一种网点。其原理是通过调整网点的大小来表现色彩的深浅,从而实现了色调的过渡。调幅加网是目前使用最普遍的加网方式,在印刷中,调幅网点的使用主要需要考虑网点大小、网点形状、加网线数和加网角度等因素。

网点大小

网点大小是由网点的覆盖率决定的,也称着墨率。一般习惯上喜欢用 ”成”作为衡量单位,比如10%覆盖率的网点就称为“一成网点"、覆盖率20%的网点称为“二成网点”。另外,覆盖率0%的网点称为“绝网” 覆盖率100%的网点称为“实地”。

印刷品的阶调一般划分为3个层次:亮调、中间调、暗调。亮调部分的网点覆盖率为10%-30%左右;中间调部分的网点覆盖率为30%—70 %左右;暗调部分则为70%—90%。绝网和实地部分是另外划分的。

网点形状

网点形状是指单个网点的几何形状,即网点的边缘形态或50%网点所呈现的几何形态。网点形状关系到印刷品表现不同图像层次时的视觉效果。印刷中的网点形状不只是大家想象中的单单圆形一种。传统的加网方法使用的网点形状可以分为:方形、圆形、菱形等。现在的数字加网技术可选择的网点形状更多。

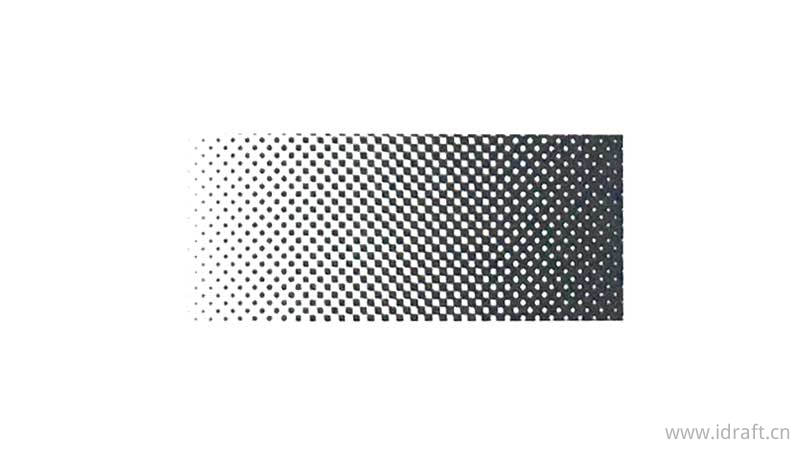

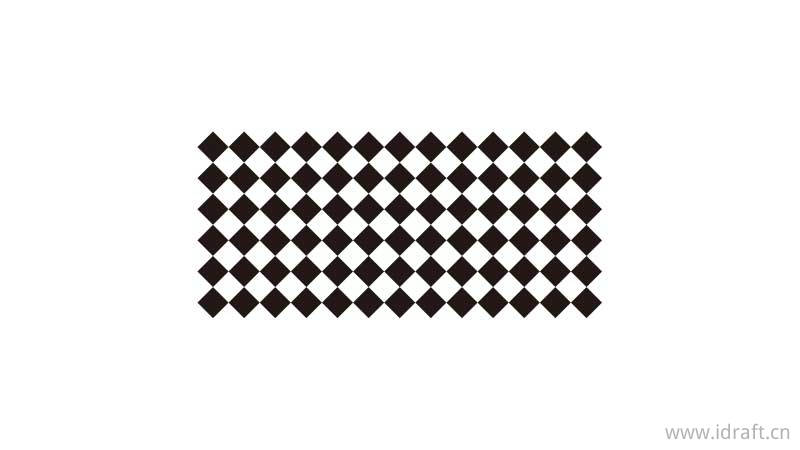

1.正方形网点

正方形网点在50%网点百分率处才能真正地显示出它的形状,当超过50%或小于50%的时候,由于网点形成过程中受到光学和化学的影响,在其角点处会发生变形,结果是方中带圆甚至成为圆形。在印刷时,由于油墨受到压力作用和油墨粘度等因素的影响会引起网点面积的扩张。与其他形状的网点相比较,正方形的网点面积率是最高的。产生这一现象的原因是,正方形网点的面积率达到50%后,网点与网点的四角相连,印刷时连角部分容易出现油墨的堵塞和粘连,从而导致网点扩大,使得中间调不柔和,层次过渡差。上面说到的仿佛都是方形网点的缺点,好像方形网点没有存在的必要了。其实不然,在某些情况下,比如对于中间调要求不是特别严格的情况,选用方形网点能够表现出更为鲜明的层次。

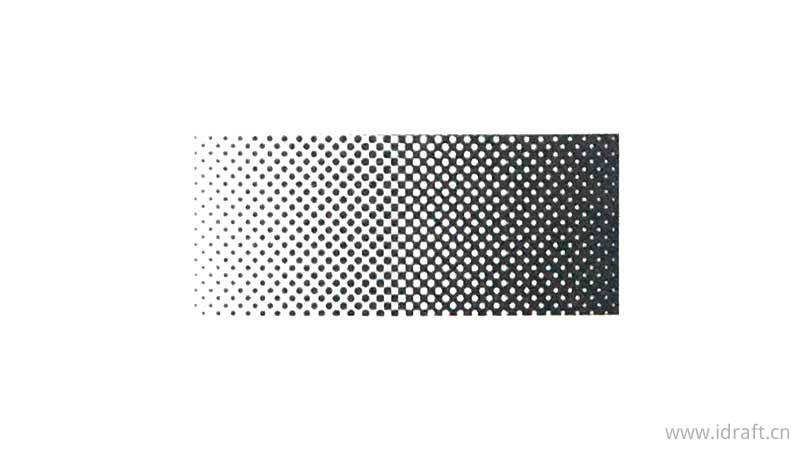

2.圆形网点

在同面积的网点中,圆形网点的周长是最短的。当采用圆形网点时,画面中的高光和中间调处网点均互不相连,仅在暗调的网点才能互相接触,因此画面中间调以下的网点增大值很小,可以较好地保留中间层次。

相对于其他形状的网点而言,圆形网点的扩张系数较小。在正常情况下,圆形网点在70%面积率处四周相连。一旦圆形网点与圆形网点相连后,其扩张系数就会很高,从而导致印刷时因暗调区域网点油墨量过大而容易在周边堆积,最终使图像暗调部分失去应有的层次。

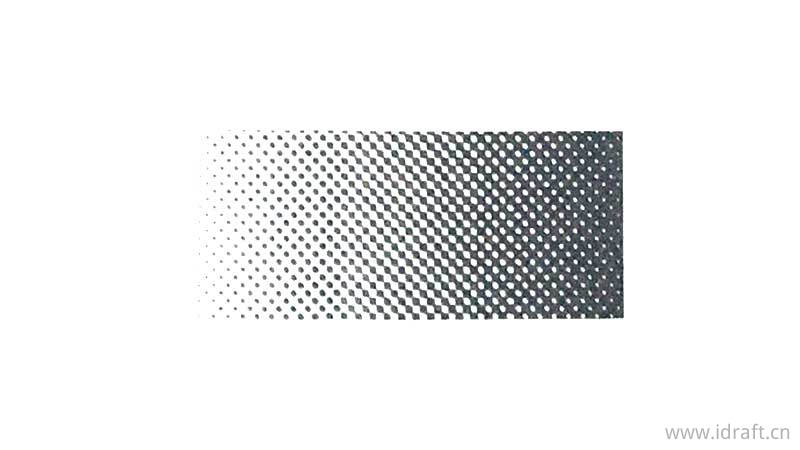

3.钻石形网点

钻石形网点又称菱形网点。通常,菱形网点的两条对角线是不相等的。因此,除高光区域的小网点呈局部独立状态、暗调处菱形网点的4个角均连接外,画面中大部分中间调层次的网点都是长轴连接,在短轴处不相连,形状像一根根链条,所以菱形网点又被称为链形网点。用菱形网点表现的画面阶调特别柔和,反映的层次也很丰富,对人物和风景画面特别合适。

当网点面积率大约为25%时发生链形网点长轴的交接(称为第一次交接);接下来在75%时发生第二次交接。由于网点增大是不可避免的,因此菱形网点会在25%与75%处发生两次跳跃。但是由于菱形网点的交接仅是在两个顶点处发生,这样的阶调跳跃要比正方形网点4个角均相连接时的变化要缓和得多。由此可见,用菱形网点复制图像时印刷阶调曲线较为平缓,在30%—70% 的中间范围内表现得特别好。因此,菱形网点适合于复制主要景物为人物的原稿。

4.椭圆形网点

这种网点与对角线不等的菱形网点相似,区别是4个角不是尖的,而是圆的,因此不会像对角线不等的菱形网点那样在25%网点面积率处交接。此外在75%网点面积率处也没有明显的阶调跳变现象。

5.双点式网点

这样的网点类型通常用于称为多分辨率加网的场合,由两种不同特性和点形的网屏叠加在一起形成。不同大小网点的组成方式为:两个大网点中间嵌入一个小网点,或4个小网点中间嵌入个大网点。多分辨率加网方式力图在最小网点尺寸、动态范围和加网规格间权衡。为了在一定的限制条件下获得满意的结果,制版工作者提出了不少建议,双点式网点就是这样提出来的。当网点较小时拉开它们的距离,而在中间调区域则使网点距离拉近。

双点式网点又称为卫星式网点或子母网点,特点是虽然画面暗调处小网点已经合并但大网点还存在,即使网点数数量是少了点,不过网点结实、光洁、完整,对高光的表现柔和、均匀。

6.特殊形状网点

从技术的角度来考虑,改变和选择不同的网点形状是印刷适性的需要。但是为了满足艺术品复制、广告宣传和特殊情趣的需要,经常会用到特殊形状的网点(或称艺术网纹),借以增加画面的艺术气氛,获得特定的艺术效果。常用的艺术网纹有同心圆网纹、水平波浪网纹、垂直线条网纹、交叉十字纱布网纹、纱目网纹和砖墙网纹等。

不同的网点形状对印刷过程中产生的网点增大会有不同的影响。通过实验得到的结论是,最佳的网点形状应该是有规律的链条状结构,在高光和暗调部位为圆形网点,而在中间调部位为椭圆形网点。
