印刷技术的发展

不断革新的平面设计

许多年以来,印刷行业一 直被分成两个独立的专业领域,一 个是印刷复制领域,比如:印刷、裁切、折页、装订等等,这个领域只关心最终印刷品的质量;另一个领域则只关注印刷品的设计与创意,如平面设计师的工作。

平面设计发展的历史应该说是从书写、文字的创造开始的。从古代原始绘画起,我们的祖先创造了各种形象的符号,因而,也逐渐产生了布局、版面等日后平面设计的元素。随着,西方字母的创造、金属活字的出现,使得文字和插图可以进行比较灵活的拼合即形成最初的版面设计。可见,印刷术推动了平面设计的发展。

现在,平面设计师的工作巳经从早期手工的、简单的版面设计,发展到复杂的、内容丰富的数字文件的制作。数字化是当前设计和印刷发展的主要方向。然而,当数字化文件的制作方法快速发展,各种设计软件版本一再翻新的时候,设计师和印刷者却还固守在传统的思维里。结果,正是这些真正需要对印刷的具体要求了解和掌握的人,比如平面设计师,却对印刷知之甚少。

数字化技术发展的早期,由于对印刷相关知识的缺乏,设计师每次都要在紧张不安中等待,不知道自己的作品印刷出来到底会是什么样子。颜色发生改变了,图片印刷效果比显示器上看到的糟糕了,先前没注意到的错误不可思议地印刷出来了 … …一切都大相径庭。

不幸的是,很多人的这种状况并没有逐步得以改善,问题反而变得更加严重。现在印刷商要求提交印刷的文件必须生成标准的PDF(Portable Document Format便携式文档格式)格式,而不能再使用最初拼版组合时的文件格式。这样一来,印刷商的日子好过多了,因为PDF文件很难(几乎不可能)重新编辑,印刷商无法修正设计师无意间遗留的错误,而PDF文件本身又决定了这些错误在第时间内很难看出。结果所有的责任都要由倒霉的设计师来承担。

精确的图像校准(Calibration)、网点扩大(Dot Gain)、CMYK模式和RGB膜式、网屏套叠(ScreenClash)、陷印(Trapping)等都是设计师经常遇到的数字化印前处理的概念。其实,这些表面看似复杂的概念处理起来很简单,只是设计师没有接触过,不理解这些概念,结果导致作品在印刷中出现各和司题,造成时间和金钱上的巨大浪费。

设计师如果能够理解和掌握这些原理,充满自信地应对各种间题,那么一切事情处理起来都会得心应手。再也不用在凌晨三点惊醒,内心一遍又一遍地回忆整个设计过程,担心某个地方有遗漏或疏忽。

印刷的起源

印刷技术经过很多个世纪才发展到今天的水平。然而,这些革新和进步并不是平稳发展的,在最初的几百年里,印刷技术几乎没有重大的变革。直到最近的50年,印刷技术才真正有了显著的进步。
最初的印刷术即雕版印刷至今还在某些地方使用。雕版印刷是将完整的图形和文字雕刻在平整的木板上。图文部分雕刻成反向凸起的版面,在版面上刷上油墨,然后覆上纸张(羊皮纸、牛皮纸),用干净的刷子轻轻地刷过纸张,再把纸慢慢地剥离下来,油墨转移到纸张上,图文也就清晰地印刷出来了。但是,这种方法存在两个问题:1 . 如果图文雕刻出错,那该怎么办? 2. 因为图文必须雕刻成反向的,雕刻难度明显增加,这样就更容易出错。

活字印刷术的发明,是印刷史上伟大的里程碑。使用活字排版既快速又简单,印刷结束,将活字整理好,下次印刷可继续使用。

活字印刷术起源于中国,1041年毕昇发明了以胶泥为原料的活字。欧洲人直到15世纪才掌握活字印刷术的运用方法。1440年,德国人谷登堡(JohannGutenberg)采用铅为材料铸造字模,利用金属字模进行印刷,是最早的凸版印刷试验。在以后的试验中,谷登堡改变了印刷的材料,采用亚麻仁油混合灯烟的黑灰,制成黑色油墨,用皮革球蘸涂油墨到金属印刷平面上,取得了均匀的印刷效果。谷登堡在活字材料的改进、脂肪性油墨的应用,以及印刷机的制造等方面都取得了巨大的成功,从而奠定了现代印刷术的基础,使活字印刷术又向前迈了一步,并在1455年印刷《圣经》时达到活字印刷应用的顶峰。

西方最早具有插图的出版物是阿伯雷奇·费斯特在1461年印刷的作品,其中出现了大量的木版画。15年以后的1476年,威廉·卡克斯顿在英国开办印刷厂——采用类似僧侣手迹的字体印刷。到15世纪末,欧洲250个城市都有了印刷工业。这个时期最有价值的是公元1568年出版的一本由安曼插图的、称为《各行各业手册》的书籍。在这本书上有8张图片是介绍当时的印刷业的工作情况的,包括造纸、铸造活字、排版、修版、印刷、装订等等,这些插图是用木刻制作的,黑白线条非常清晰。

但是,17世纪早期,国会和教会意识到印刷品的影响力,开始对印刷业进行严格的管制。1637年,英国通过了一项限制印刷业的法令,使形势更加恶劣。1644年,国会颁布印刷特许条例,宣布所有的印刷物都必须通过官方检查。对违规者的惩罚包括罚款、监禁、没收设备及财产甚至判处死刑,政府试图通过这种方式维持其政权。结果,在17世纪末,英国只剩20家主要的印刷厂,其中18家位于伦敦。在重重困难下,印刷业能够支撑着发展下来,其生命力之强简直令人惊奇。

从凸版印刷到平版印刷

金属活字发明后的几个世纪,凸版印刷(Letterpress)一直是唯一的商业印刷方式。凸版印刷是使用金属活字排成完整版面,然后涂上油墨,覆上纸张,通过压力进行图文转移的工艺技术。19世纪30年代,照相术的发明为印刷技术的发展奠定了基础,这是一种全新的图像生成方式,在凸版以及随后的平版胶印(OffsetLi tho)中被广泛使用。平版印刷是在这以后60年,即20世纪初才开始得到应用,并逐渐从凸版印刷那里抢占市场,两种印刷方式的激烈竞争一直持续到20世纪60年代,甚至到70年代末,还可以在平版印刷车间的角落里看到一台正在运转的凸版印刷机。

这种变革是怎么发生的呢?最初,印刷商在印刷插图的时候,总是想超越那种简单的木版画或雕刻画,把插图表现得更逼真一些。要解决的关键问题是怎样仅用一种油墨,比如黑墨,印刷出变化的灰度层次。当时他们巳经考虑到可以通过视觉错觉来实现,木版画上的细线看起来层次浅些,而粗线条看起来层次深些。通过几年的试验,1890年美国人弗雷德里克·艾夫斯提出了照相法制版工艺。他在一块玻璃上雕刻出精细的垂直交叉的网格线。光线通过玻璃的网孔投射到涂有感光层的胶片(Film)上,这样就把原稿图像的明暗变化转换成胶片上网点的大小变化,所以在胶片上形成的图像不是连续的(连续图像包含黑色到白色之间所有层次),而是大小不等的网点,原稿上的暗调部分最终生成大网点,而浅色区域则生成小网点,由此形成的图像我们称之为半色调图像(Halftone), 如图。当然,在印刷之前还有一些其他的准备工作。

首先,用制作好的胶片在涂有感光剂的锌版或铜版上曝光,接着进行腐蚀,然后把制作好的印版安装在木底托上,通常是橡木或桃木(和木板或雕刻版一样)供凸版印刷使用。最后在版的表面即图文部分着墨,而空白部分由千巳经被腐蚀掉,不会上墨。

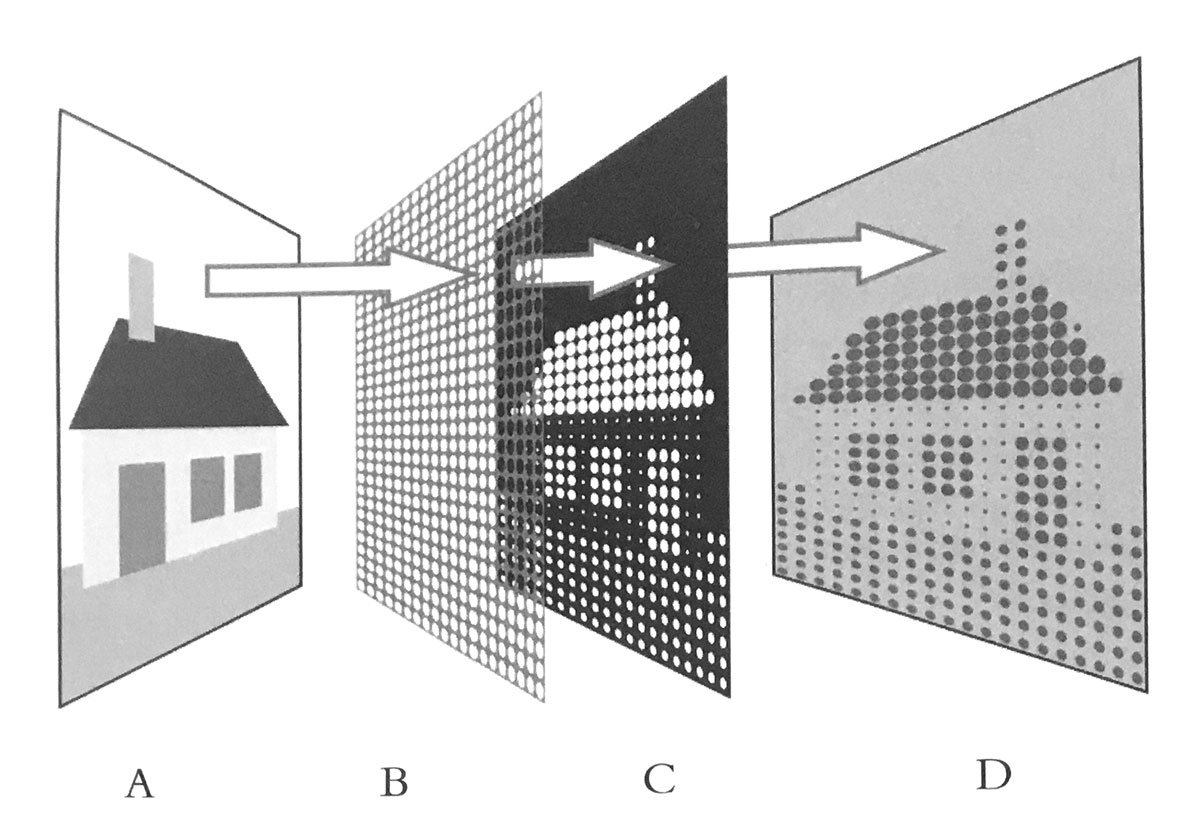

由连续调图像生成半色调图像
由连续调图像生成半色调图像

在凸版或者平版上制作半色调图像的工艺基本一样。从原稿图像(A)上反射的光线穿过网屏(B),在胶片(C)上生成大小不等的网点。上图显示的是阴图片,网点部分透明,其他部分则是黑色背景,而阳图片刚好相反,网点不透明,而背景透明。最后,胶片上的图像通过接触曝光转移到印版上,即曝光的过程中版材与胶片紧密接触。

为了避免网点毛边,要求胶片使用的感光剂不能产生灰色阴影,半色调网点要求明快、清晰。如果网点边缘模糊,就无法确定网点的实际大小。所以印刷材料如胶片和印版的质量都要求很高,一是一,二是二,不能模糊不清。胶片上要么有个透明网点,要么没有网点;印版上要么有着墨的网点,要么没有网点;纸张上要么有个印刷网点,要么没有网点。按字面意思来讲,就是不允许有半个网点或网点模糊的情况。生成灰阶图像有两种方法:一是采用灰色油墨;二是利用纸张的白和墨点的黑,通过视觉错觉产生灰色效果。平面设计师只需要相信这种视觉效果的存在。一幅印刷图像,若是放大来看,可以看到无数个网点,几乎看不出图像轮廓。然而,当网点太小或者有一定的视觉距离时,人们便看不出网点,而是完美的图像。如图。简直是完美的错觉,我们的工作就是尽可能瞒过人的眼睛(顺便要说的是,胶片对红色光线感光较迟钝,技术人员可以在红色暗室里操作,而不用担心胶片曝光)。

左图:我们看到网点而非图像。右图:我们看到图像而非网点。

排版技术的发展

尽管平版印刷在图像复制技术上向前迈进了一大步,并且得到广泛应用,但是随后却发展滞缓,直到20世纪后半期文字排版新技术发明,情况才得以改善。这时,凸版印刷使用的金属和木活字很快被更快速、更整洁的IBMSelectric打字机(高尔夫字球式打字机)、Letraset打字机以及早期的照相排字机(Phototypesetting)挤出了历史舞台。

照相排版技术1949年发明,直到60年代才真正发展起来。这种照相排版机是在暗室中手工操作的设备,每次把一个字体映像投射到照相纸上。字符间隔则只能通过手动调节,直到70年代早期,自动调节字符间隔系统如蒙诺(Monotype)排字机才问世,这种排字机功能多样,甚至可以调整字高,幅度从3mm(1/8英寸)到128mm(5英寸)。

随后,计算机技术开始介入到排版系统,有几家公司生产出数字化和机械式的混合型铸排机。通过计算机键盘和单色的CRT(Cathode RayTube阴极射线管)显示屏进行排版,编码方式和HTML(超文本链接标示语言)一样。如果你想把下一行文字加粗,直接输入编码“加粗",等
到该行文字加粗以后,编码提示停止加粗"。莱诺(Linotype)和康普格兰菲克(Compugraphic)铸排机基本原理如下:每个铸排机内部有一个轮子,上面固定四个胶片,每个胶片上包含一种特定字体的整个字符集——但是这不意味着包含整个字库,例如,Helvetica粗体算作一种字体,Helvetica粗斜体算作另一种字体,而不是指整个Helvetica字库。当高速转动时,相应的文字通过频闪闪光灯前时,闪光灯发射光束,光束通过字体,透过安装在透镜旋转盘上的5个透镜的其中一个,再通过一个棱镜投射到照相纸上。相纸通过快速感光后送入显影机,最后制作成字体长条,长度可达几米。

随着印刷术和照相排版机的产生与广泛应用,排版设计形成更具钉丰宫创造力的领域。尤其是文字编排的任意放大或缩小、加宽或变长、倾斜或扭曲,使设计师能自由灵活地展开想象,并从以往的铅字排版的秷楛中解放出来。

当然,现在排版完全通过计算机来控制,不仅仅是字体生成,还包括图像的制作和编辑等。但这并不能说暗室巳经退出了历史舞台,就像前面提到的,印刷技术的发展是一个逐渐替代的过程,只有若干年以后,等到现在的技术真正普及了,我们才能认为某些技术彻底被淘汰了。尽管最近印刷技术特别是计算机直接制版(Computer toPlate,CTP) 领域发展迅速,但是世界各地还有很多印刷厂离不开暗室,胶片的使用还很平常。有意思的是,仅仅过了几年时间,我们已经从过去“谁拥有字体多,谁占优势”的时代发展到”字体多仅代表字体多”的时代。在Linotype和Compugraphic照相排字机时代,一个字体缩微胶片价值大约100英镑(165美元),因此拥有一个大的字体库就意味着实力。然而,现在任何入都可以通过网站免费下载字体。

字体革命

早期的计算机字体是点阵(Bitmapped)字体,只能以一个固定的分辨率显示,如果放大就会出现锯齿。这就是说,设计中出现的每个不同的字号就需要一个单独的字体文件。后来,Adobe公司开发出PostScript Typel字体,每个字体都是基于矢量(Vector)轮廓的。矢量不受分辨率限制,单个字体可以根据需要任意放大。PostScript有两个文件组成:一个用于屏幕显示点阵字体描述(即.PFM文件),另一个向打印机传送矢量轮廓信息矢量字体描述(即.PFB文件)。Adobe公司在1985年公布PostScript页面描述语言,随后在苹果公司的台式激光印字机、打字机上大量推广使用,从此真正风靡起来。由此我们看到Apple和Adobe在合作中相互受益:Adobe成了第一个提出PostScript格式的公司,而Apple则为其打字机拓展了市场。

但这种矢量轮廓字体不能跨平台使用,仍有上升改进的空间。然而,不容置疑的是,点阵字体已经不具有竞争能力,很快就会被淘汰。

Apple,Microsoft以及IBM都意识到,除非字体有新的发展,否则Adobe的垄断将会继续。Apple在三者中第一个提出开发TrueType字体的解决方案。随后,Apple和Microsoft就签署了一个交叉授权协议,交换Microsoft开发的Truelmage页面描述语言。

TrueType同样是可缩放的矢量轮廓字体,但和PostScrip不同的是,TrueType字体只由一个文件组成。既可用于输出,也可用于屏幕显示。

PostScript字体相对TrueType字体来讲更平滑,但是这个差别并不是很明显,只有放大到细微的轮廓,才能在打印输出上看得出来。所以对于大多数设计而言,两种字体都能基本满足需要。

最初,如果在设计中同时使用PostScript和TrueType两种字体,可能会出现间题。然而,这种情况很快得到解决。另外,不管是Mac还是PC,建议同一系统里应当避免TrueType和Type1字体使用同样的文件名。

Multiple Master (MM)字体格式是PostScriptType 1格式的扩展。设计师可以用两个不同字号的MM字体,合并成两个字号之间的任意字号的字体。但MM字体就像PostScript字体一样,都需要Adobe字体管理软件ATM(Adobe Type Manager)。

接下来字体上的一个进步是OpenType字体,它是由Adobe和Microsoft合作开发的字体格式。作为合作的一部分,彼此许可对方使用TrueType字体和PostScript字体。OpenType的独特之处在于可以跨系统平台使用,可用于Windows和MacOS系统。以前,作业从PC机送到Mac系统的照排机(Imagesetter),要么必须进行PostScript转换,这样Mac系统的照排机才能理解嵌入PostScript编码的字体信息;要么就得把PC机上的字体同样安装在Mac机上。作为可跨系统平台使用的字体,Open Type字体能更好地支持扩充字符集和版面编排。OpenType单一字体文件包含所有轮廓和位图信息,主要的设计软件都支持OpenType字体格式。Adobe InDesign用户可以利用OpenType字体的排版特性,更快地设计出色版面,Open Type字体提供了字形自动替换功能,比如自由连笔字、小型大写字母、花饰字和古典风格字等。

胶片印刷

我们主要讲解的印刷方式是平版胶印,其印版上的图像是通过照相方法生成的。典型的平印版是以铝皮或铝材为基版,上面涂布感光乳剂。曝光后的印版通过显影,图文部分形成亲油层,而空白部分形成亲水层。通过润版系统精确控制水墨平衡,保证着墨的图文部分和着水的空白部分不相互影响,最终生成精美的印刷图像(下一篇将详细讨论平版印刷)。

平版制版工艺流程如下,假设现在我们已经拼排好整个印刷图文,并进行了照相。胶片要么是通过激光照排机输出,要么是通过相对传统的流程如排校样、暗房、拼大版(拼大版是把各个小版组合成完整印版)输出。然后把胶片(乳剂面向下)和印版(感光乳剂面向上)紧密接触,通过接触曝光的方法,将胶片上的图文信息传递到版材上。曝光是在真空晒版机玻璃板台上完成的,在曝光之前,必须用抽真空机抽净胶片和印版之间的空气确保图文阶调的转移。如果在玻璃间混入灰尘或杂质便会

造成压力不均匀,就会出现牛顿环(Newton’s Rings)现象(如图)。这些深色的、彩虹般的同心圆随后会对印版质量造成很多问题。如果在半色调图像的中间调区域掺入了杂质,就会造成印版上图像失真。所以操作员必须仔细检查,防止牛顿环现象的产生。如果出现类似的问题,必须关掉抽真空机,等到压力平衡时,掀开盖子,消除灰尘。这看似耽搁的一点时间却能保证最终的印版质量。整个工作台清洁完之后,就可以开始曝光,印版上的乳化剂经紫外线曝光后硬化,通过显影,硬化的图文部分被留下,空白部分被清洗掉。

牛顿环 印刷
牛顿环

至于制版使用的材料和工艺,世界各地也有一些差别。在美国,阴图底片和阴图版应用较普遍,而欧洲和远东地区则更倾向于阳图版。这两种方法也没有太大区别。阴图版常常涂有一层薄薄的阿拉伯树胶作为保护层,而阳图版上的图像还要进行再曝光,显影之后不能立即使用;阴图版耐印力不高,在印长版活的时候要换印版。而阳图版耐印力能达10万印。当然,这些总结不一定准确,详细区分材料之间的差异需要做大量调查。针对具体印刷品选择合适材料,这对印刷商来说很重要,但对于设计师可能不那么重要。这也是不同印刷厂报价不同的原因之一。对于给定大小的印张和印数,合适的印刷设备、经济实用的印刷材料是决定价格公平的主要因素。

胶片和印版显影机的应用现在很普及,显影机的使用省去了手工制版和胶片显影过程中的很多麻烦。显影时影响印版质量的因素有很多:显影液要循环搅拌以提高显影速度和显影均匀性,显影温度要控制在砓佳水平,显影时间要调整到合适长度,就如传统的显影、定影和沾洗工序一样。在CTP和直接成像流程中也广泛使用印版显影机,并且彻底实现了无胶片印刷。

无胶片印刷

计算机直接制版(Computer to Plate, CTP)

从上世纪90年代初期出现比较实用的CT P 系统,到90 年代中期有规模的产业应用,CTP技术发展到今天巳经十余年了。然而,印刷人员对新技术往往显得比较谨慎,造成新技术的传播和发展缓慢,所以,目前全球印刷行业中以胶片为基础的平版印刷还是很普遍的。CTP 技术的优势和产生的效益显而易见,我们相信,随着时间的推移,越来越多的入会选择CTP系统,传统的工艺会逐渐被淘汰。但这个转变还需要一 段时间。

所谓CTP技术就是指将编辑好的数字化文件直接用于制版,而不再经过胶片工序的技术。由于不再使用胶片, 避免了胶片到印版过程中杂质与灰尘带来的制版缺陷,也避免了昂贵费时的修版。另一方面,由于减小了图像在物理介质间转移的工序,避免了制版过程中许多变数,再也不必为由胶片引起的定位不准、网点扩大等问题而困扰。印刷图像更加清晰,套印更加精确。此外,由于减少了胶片和化学溶剂的使用,整个制版流程也更加环保。

计算机直接成像(Direct Imaging DI)

计算机直接成像相对于CTP 技术更进一 步,不仅彻底实现无胶片工艺,印版本身也是通过一 排激光直接在机成像。图文部分就像传统印刷工艺一 样着墨,这意味着印刷之前印版已经精确定位不需要进一 步定位调整,准备周期大大缩短,这是计算机直接成像技术最大的优势,在要求周转快速的短版活市场具备很强的竞争力。

CTP 技术给印刷带来的革命是省去了胶片,由此带动印刷质量 (潜在地)的提高,成本的降低以及周转时间的缩短。而计算机直接成像技术的最大优势则在于工艺更简单,直接把数字信息传到印刷机上。以海德堡快霸D146-4四色直接成像印刷机为例,除了具备海德堡胶印机原有的优点外,最显著的特点就是能够直接接受来自印前系统的 P ostScript数据,通过光栅图像处理器(RIP )转换成位图文件数据,在印版滚筒上直接成像,省去了传统胶印机中的胶片、 PS 版曝光、显影等工序。

但接下来的问题是:计算机直接成像技术会像当初CTP抢占胶片市场一 样把CTP逐出市场吗?当然,我们还是希望这个转变不要太快。因为CT P 技术可以和传统印刷机配合使用,而在未来的数年内,传统印刷机仍将占有重要地位。

数字化印刷(Digital Printing)

数字化印刷就是利用印前系统将图文信息传输到数字印刷机直接进行印刷的一种新型印刷技术。相对来讲,数字化印刷本身更接近激光打印机,而不是传统的胶版印刷机之类的。数字化印刷摒弃了传统油墨,使用墨粉或者液体油墨。图文信息通过静电成像在光导鼓上,不再使用印版。这意味着两点: 第一,印刷单价不会因印数增加而降低;第二,光导鼓上的信息是可变的,前后两页内容可以完全不一 样,即能实现可变数据印刷。这样,数字印刷机就可以实现按需印刷,如多页稿的单本印刷。这对经常要为客户进行高质量打样的设计师来说是个不错的选择。

但是,不要希望可以在传统印刷车间看到数字印刷设备,因为这两者是完全不同的,它们需要不同的操作和管理环境。数字化印刷在个性化印刷、短版快速印刷等领域的应用具有领先优势。数字化印刷针对具体工作需要尽可能有效的工作流程,如电子邮件、电子商务、组织设计图像处理、印刷操作等等。所以,数字印刷有不同于传统印刷的特定的客户群体。
