怎么画透视中的椅子-普通椅子的透视画法

本教程一步一步的教你如何用两点透视法画一把椅子。这对于初学者来说,特别是对想学习和更好地理解透视的初学者来说,会有很大的帮助。

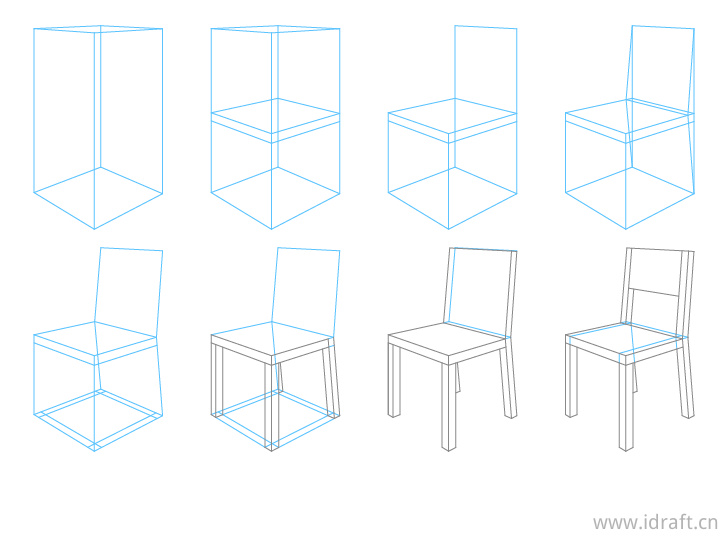

椅子透视画法步骤
椅子透视画法步骤

这是一个很好的练习,可以帮助你了解透视画法,因为在整个教程中,椅子的每一个部分几乎都是用透视画法来构造的。

如果你对透视画法一无所知,请参考:初学者透视画教程

第1步–画出椅子的透视构造”框 ” 的透视构图

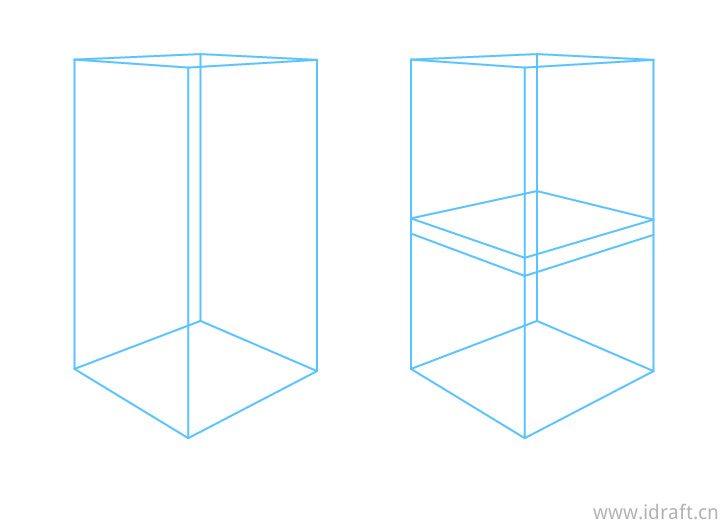

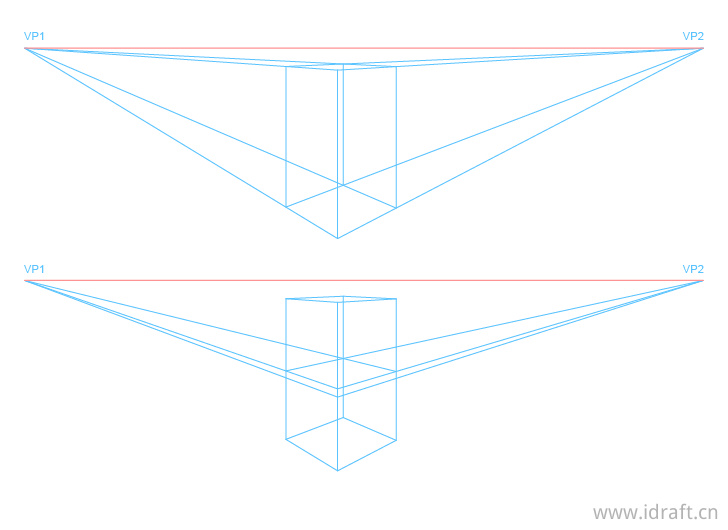

椅子透视结构图
椅子透视结构图

如前所述,这张椅子的画法将采用两点透视的方式。

首先,先做一个透明的3D透视矩形。你可以把它看成是一个盒子,椅子将被构造在里面。这个盒子应该有一个与实际的椅子大小相等,高度大致相同(或稍高)的基础区域。

在实际绘图时,要开始画出一条笔直的水平线,以建立起地平线或 “视平线”。在地平线上确定你的消失点,并从这些线上画出两组线,以确定盒子/椅子的基本面积。要确保这些线不要太近或太远,否则椅子会开始看起来很奇怪。接下来为底座的每个角落画出四条垂直线,然后用这些线再投影出两组透视线来确定盒子的顶部。

然后你可以用几乎相同的方法创建座椅区域,通过画一个垂直较窄的3D矩形(有点像披萨盒)。

需要注意的是,有些图中的消失点可能会偏离两边太远,以至于无法在绘图区域上贴合。在这种情况下,你可以先画一个小的缩略图,弄清楚你所画的物体在透视上应该是什么样子。之后,你可以根据缩略图再画一张更大的图。

椅子透视结构图特写
椅子透视结构图特写

你可以看到上面的图纸的放大版。

步骤2 – 确定椅背和后腿的角度

椅背透视结构图
椅背透视结构图

椅子的靠背和椅背腿往往是在一个角度上,所以我们在这一步中要加上这一点。

你可以把前面的步骤中的透视线以及上面第一个例子中的部分方块全部擦掉。

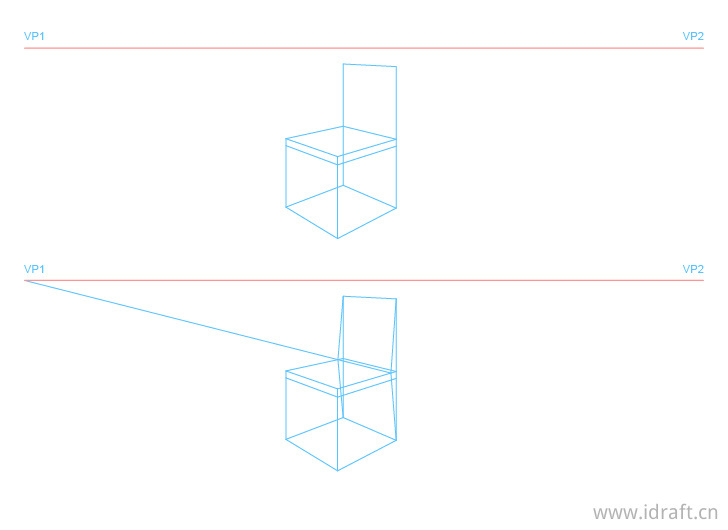

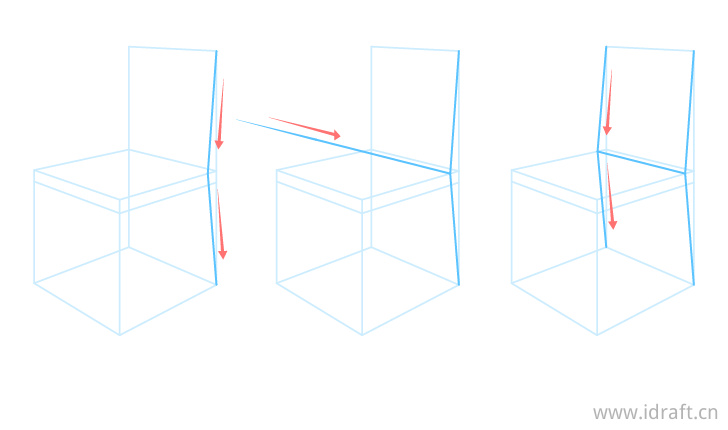

椅背结构图步骤
椅背结构图步骤

接下来,在椅子的靠背和后腿上画出角度线,在离视线较近的一侧画出角度线。这些线应该从盒子的右上角和右下角开始,在定义座椅面的线处相交。接下来从第一个消失点开始,投影一条线到两个有角度的靠背/背腿线的交汇处。这条线将帮助你确定 “远侧 “靠背/后腿线的正确位置。从远侧靠背的上角和下角,在透视线与座椅左上角相交的位置画出这些线。

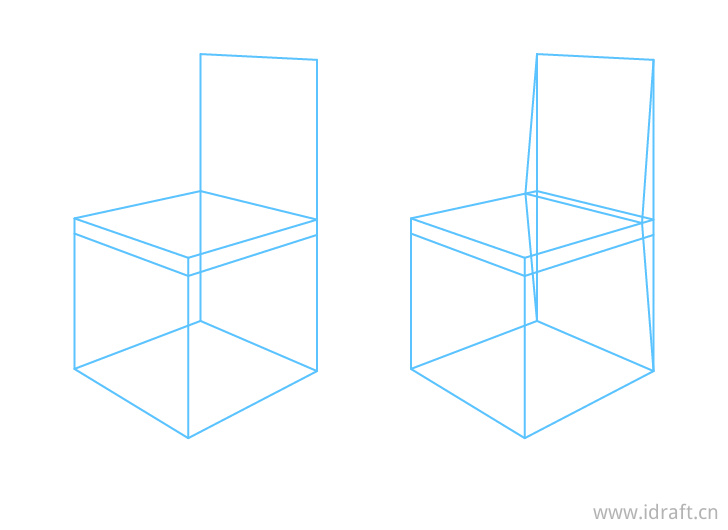

椅子透视靠背结构图
椅子透视靠背结构图

你可以再一次看到上面的大版本的图纸。

步骤3 – 画出椅子腿儿

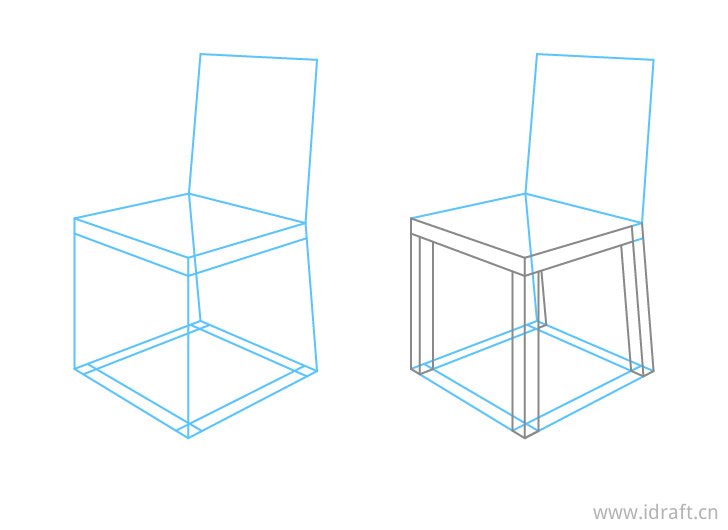

椅子腿透视图
椅子腿透视图

为了画出椅子的腿部,从每一个消失点投影出一组线条,在底座区域内形成一个较小的形状。

在底座的两侧形成的 “透视方块 “就是椅腿的底部。将一组线条从底座底部投影到这些方块上,就可以画出腿部。你可以将前腿的线条垂直投影,并将后腿和靠背的线条建立在前面创建的角度线上。

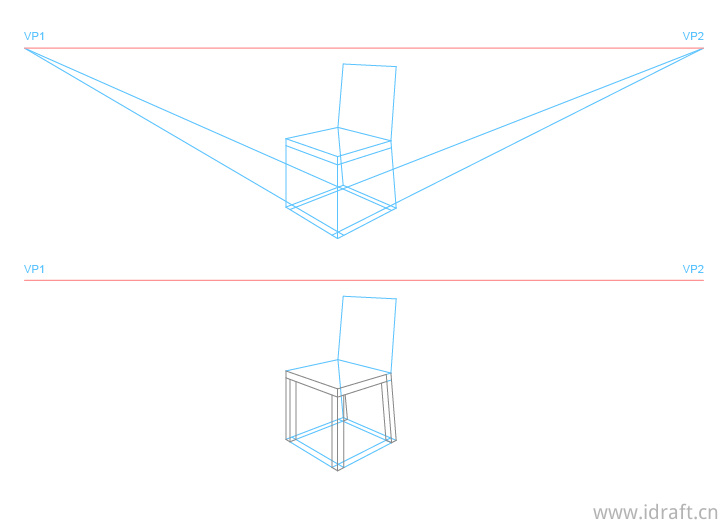

椅子透视腿部特写画法
椅子透视腿部特写画法

步骤4 – 绘制椅子靠背(椅背)

椅子透视画
椅子透视画

椅子靠背的构造图比较复杂,所以下面是逐条分解的图纸。

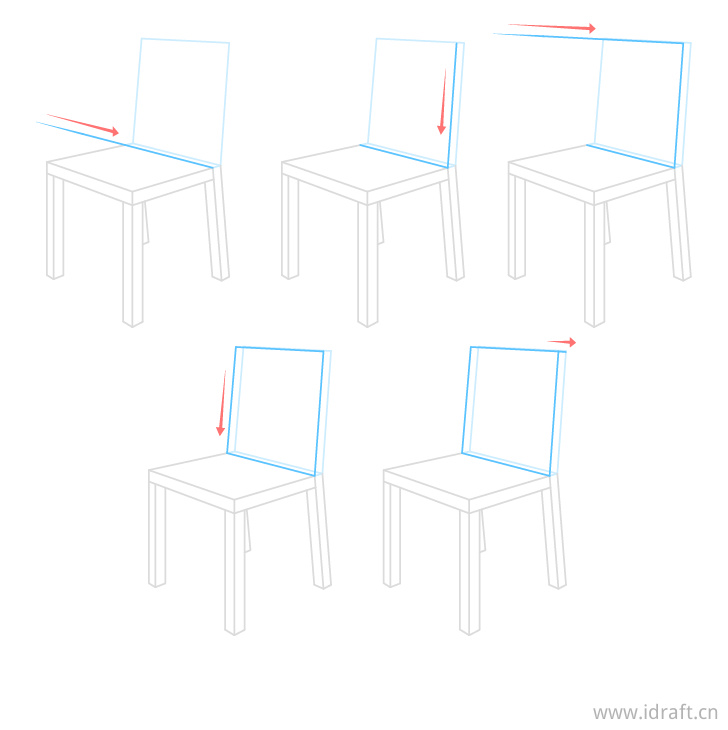

椅子靠背结构图步骤图
  1. 从第一个消失点投射出一条透视线到前向后腿前部上方的区域。
  2. 画出一条线,将背靠的正面定义到透视线的尾端
  3. 将第二条透视线投影到靠背线的顶部
  4. 从第二条透视线到第一条透视线上再画一条线,完成背靠的前部的前部。
  5. 最后,从我们刚才画的右上角的右上角向着靠背的背面略微向下画一条小线。

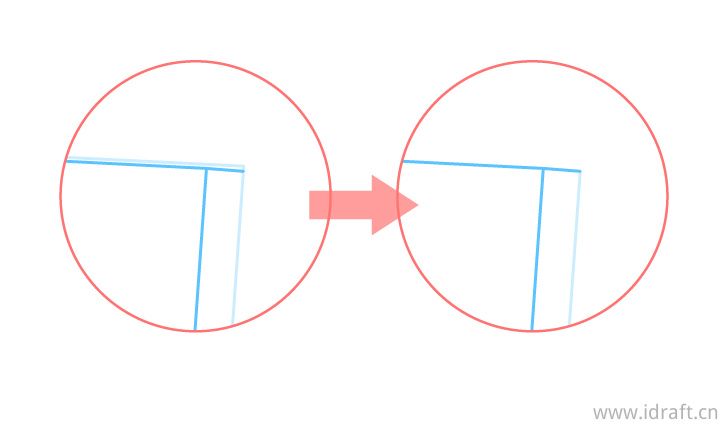

椅子靠背角特写
椅子靠背角特写

上图是最后一个步骤中椅子右上角的特写。

你可以看到最后一条线与椅背的靠背部分有轻微的角度接触。之所以这样画,是因为靠背有倾斜度。

一旦你完成了上面的所有步骤,就可以像上面的例子一样,把上面的靠背部分以及其他的一些结构线擦掉。

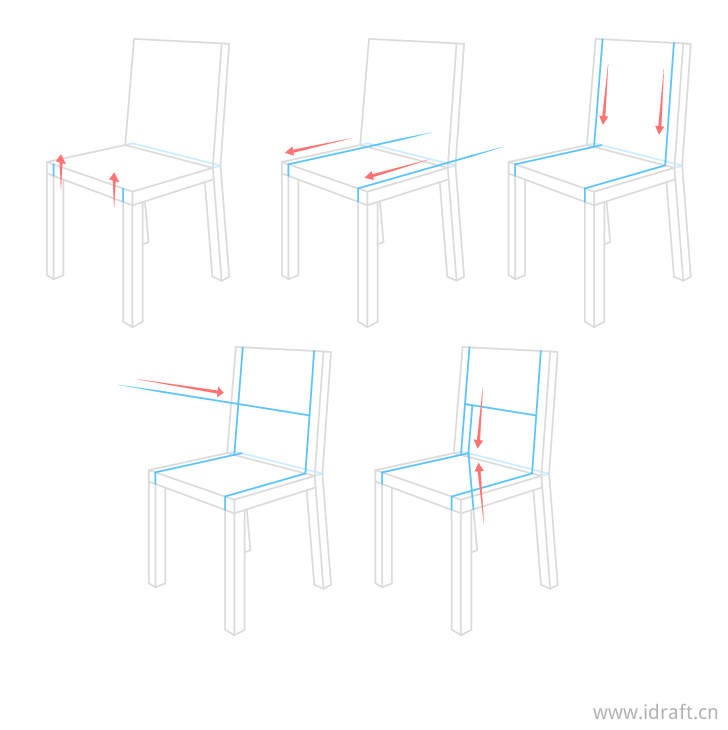

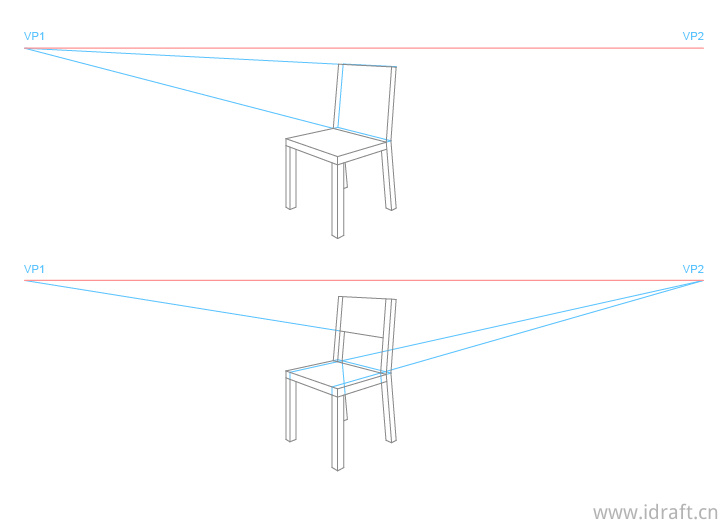

椅子靠背的画法步骤
椅子靠背的画法步骤

在画靠背的最后部分,我们将在靠背和座椅之间增加一个空隙,如上图所示,椅子通常会有一个空隙。

具体的画法如下:

  1. 在椅子的前腿内侧直接向上投影两条小线。
  2. 在这两条线上,从第二消失点投射出两条透视线。
  3. 画出另一组沿椅背前段的线条,并与透视线相接,再画出另一组线条。
  4. 从第一个消失点出发,再做一条透视线,设定靠背的间隙/底部的高度。
  5. 最后,画出在步骤一中画出的 “比萨饼盒部分 “末端的远端后腿和靠背支撑部分的线条。

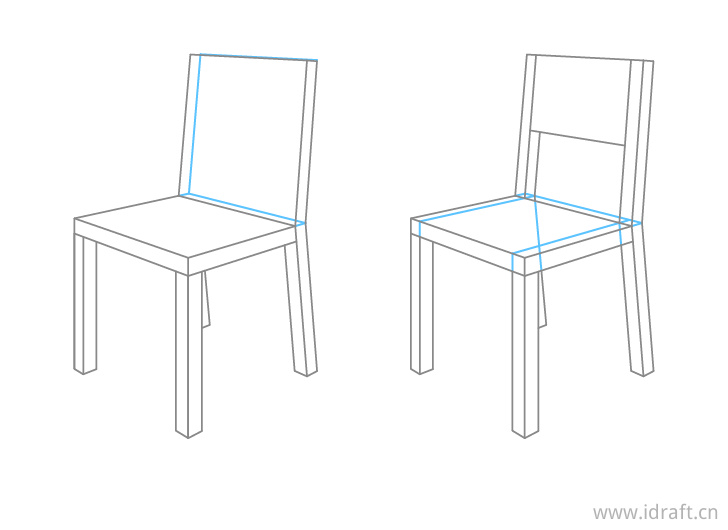

椅子透视画特写
椅子透视画特写

你可以看到上面所有的施工图的放大版。

步骤5 – 完成椅子的绘图

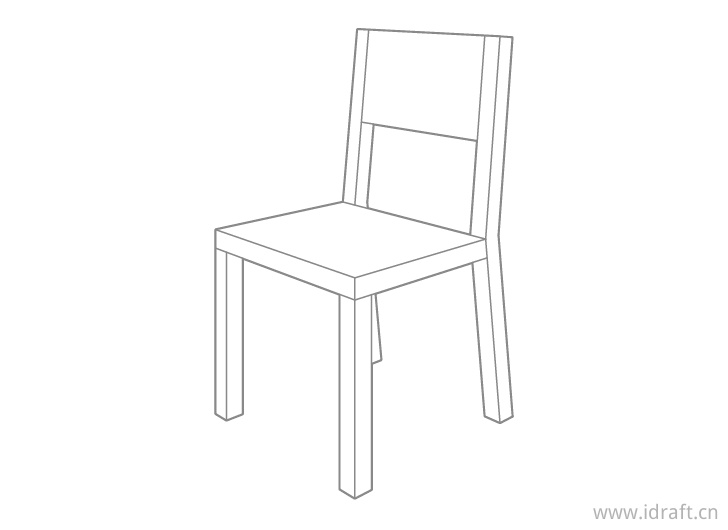

椅子的透视画法

将所有结构线线清理干净,完成椅子的透视图。

结论

这是一个非常详细的教程,几乎所有的椅子的部分都是用透视线画出来的。虽然这是一个很好的练习,但你不一定要对每个物体的每个细节都画出透视线。一旦你对透视画法有了扎实的掌握,你就可以估计出某些物体应该是什么样子。
